氣動對夾球閥 Q671F不銹鋼氣動對夾球閥

更新時間:2020-10-30

Q671F不銹鋼氣動對夾球閥是我廠引進吸收國外先進生產工藝后發展出來的新型薄型對夾氣動球閥。Q671F不銹鋼氣動對夾球閥采用直動式氣動執行器連接,具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等顯著優點,Q671F不銹鋼氣動對夾球閥廣泛應用在水處理、化工、天然氣、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

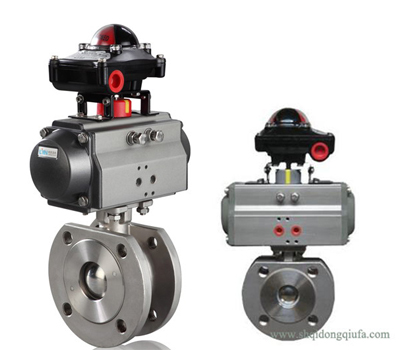

Q671F不銹鋼氣動對夾球閥

Q671F不銹鋼氣動對夾球閥規格標準:
公稱通徑 DN10~150mm
公稱壓力 PN1.6 2.5 4.0 MPa (高壓可定制)
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
執行機構 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
流量特性 快開特性
可調范圍 DN10-80 DN100-150
250:1 350:1
閥體形式 整體式鍛造、整體式鑄造
連接形式 超薄法蘭式、對夾式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
適用溫度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

Q671F對夾式不銹鋼氣動球閥材質:
零件名稱 材料
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料 V型PTFE四氟填料、柔性石墨

氣動對夾球閥尺寸:
公稱通徑DN(mm) L D D1 D2 n-Φd H L1
15 35 95 65 45 4-M12 185 130
20 38 105 75 55 4-M12 191 140
25 42 115 85 65 4-M12 193 150
32 50 135 100 78 4-M16 212 165
40 60 145 110 85 4-M16 217 180
50 70 160 125 100 4-M16 260 200
65 95 180 145 120 4-M16 293 220
80 118 195 160 135 8-M16 323 250
100 140 215 180 155 8-M16 382 280
125 175 245 210 185 8-M16 468 320
150 210 280 240 210 8-M16 510 360

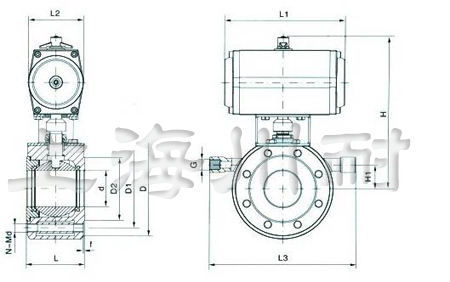

Q671F不銹鋼對夾式氣動球閥結構:
Q671F不銹鋼氣動對夾球閥結構圖
