Q611F氣動三片式螺紋球閥 型號 價格 廠家

更新時間:2018-07-11

Q611F氣動三片式螺紋球閥具有平滑的閥體內腔為介質提供了幾乎無阻力、直通式結構的流道。Q611F氣動三片式螺紋球閥既可以直接做開關型使用,隨著用戶的要求和技術發展使Q611F氣動三片式螺紋球閥具有流量控制等調節型功能。
Q611F氣動三片式螺紋球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。

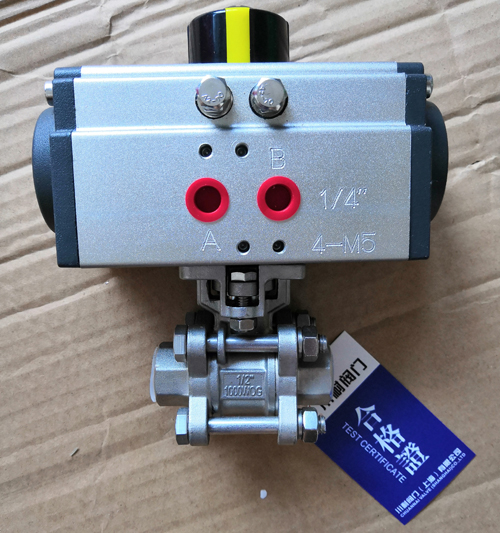

Q611F氣動三片式螺紋球閥
Q611F三片式氣動螺紋球閥規格參數:
公稱通徑DN(mm) 10~100 執行器型號 GT、AT、AW單雙作用氣動執行器
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa 供氣壓力 0.4~0.7MPa
閥體形式 三片式精鑄閥體、二片是精鑄閥體 氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
連接形式 螺紋式、焊接式 環境溫度 -30~+70℃
閥芯形式 "O"型球形閥芯 作用形式 單作用執行機構、雙作用執行機構
密封填料 PTFE、柔性石墨 可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性 近似快開型 采用新型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 帶定位器:小于全行程的±2%
死區 帶定位器:小于全行程的2%
可調范圍 250:1
配置執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

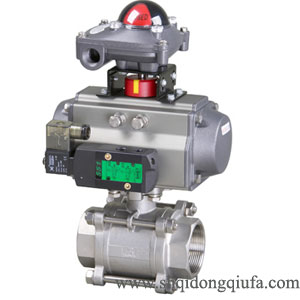

三片式氣動螺紋球閥

Q611F內螺紋連接氣動三片式球閥型號尺寸標準:
通徑DN 英寸" 連接尺寸
mm inch L(mm) H 管螺紋G A 重量(Kg)
10 3/8 60 57 3/8″ 110 0.34
15 1/2 75 68 1/2″ 110 0.47
20 3/4 80 70 3/4″ 110 0.68
25 1 90 80 1″ 140 1.2
32 11/4 110 85 11/4″ 140 1.9
40 11/2 125 100 11/2″ 180 2.7
50 2 144 110 2″ 180 3.9
65 21/2 186 130 21/2″ 200 7.1
80 3 206 150 3″ 250 11.5
100 4 240 170 4″ 250 20.5

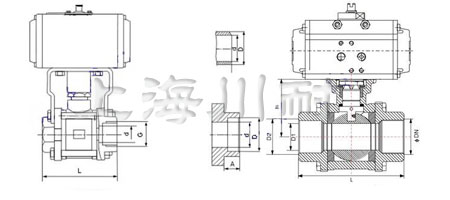

Q611F氣動三片式螺紋球閥結構圖
